디자인 패턴



디자인 패턴이란?

디자인 패턴은 공통적으로 발생하는 문제에 대해 자주 쓰이는 설계 방법을 정리한 패턴입니다.

개발자 간 소통이 원활해지고, 구조 파악이 용이하다는 등의 장점이 있습니다.



디자인 패턴 종류

출처:https://adjh54.tistory.com/60

1. MVC

MVC는 Model-View-Controller로 애플리케이션을 세 가지의 계층으로 구분한 방법론을 의미합니다.

- 사용자가 처음 페이지를 출력하는 경우 Controller로 요청이 발생하고 Model에서 데이터를 가져와서 그 정보를 바탕으로 시각적 표현인 View를 그려주는 아키텍처 패턴을 의미합니다.

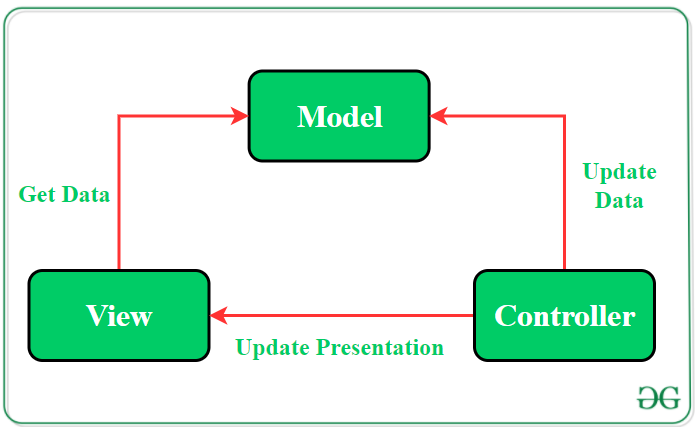

MVC 패턴의 전체적인 흐름

사용자의 Action → Controller → Model → Controller → View → Controller → View → 사용자 화면



MVC 패턴의 상세적인 흐름

1. 사용자의 Action을 Controller에서 받습니다. (사용자 Action → Controller)
2. Controller에서는 이를 확인하고 Model을 업데이트 수행합니다.(Controller → Model)
3. 수정된 값을 Controller로 반환합니다.(Controller ← Model)
4. Controller에서는 View의 수정합니다.(View ← Controller)
5. 사용자에게 변경된 화면을 반환합니다.(사용자 Action ← View)





출처: https://www.geeksforgeeks.org/mvc-model-view-controller-architecture-pattern-in-android-with-example/?ref=lbp

MVC (Model View Controller) Architecture Pattern in Android with Example - GeeksforGeeks



2. MVP

MVP는 Model-View-Presenter로 애플리케이션을 세 가지의 계층으로 구분한 방법론을 의미합니다
UI(View)와 모델(Model)을 분리하고 서로 간에 상호작용을 'Presenter'에서 그 역할을 해줌으로써 서로 간의 의존성을 최소화하는 특징이 있는 아키텍처 패턴이다.

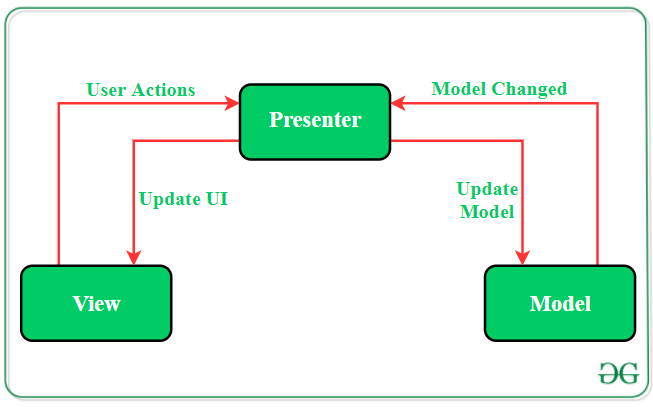

MVP 패턴의 전체적인 흐름

전체 Flow - 사용자의 Action → View → Presenter → Model → Presenter → View → 사용자



MVP 패턴의 상세적인 흐름

1. 사용자의 Action을 View에서 받습니다. (사용자 Action → View)
2. View에서는 Presenter로 요청을 합니다. (View → Presenter)
3. Presenter에서는 Model로 데이터를 요청합니다(Presenter → Model)
4. Model은 Presenter로 데이터를 전달합니다.(Model → Presenter)
5. Presenter는 View에게 데이터를 전달합니다.(Presenter → View)
6. View에서 사용자로 화면을 보여줍니다.(View → 사용자)

3. MVVM

MVVM은 Model-ViewModel-Model로 애플리케이션을 세 가지의 계층으로 구분한 방법론을 의미합니다.

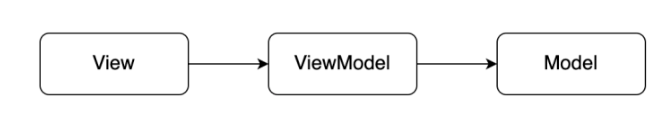

View는 ViewModel을 알고 있지만, ViewModel은 View를 알지 못합니다.
해당 모델에서는 ViewModel은 Model을 알고 있지만, Model은 ViewModel을 알지 못합니다

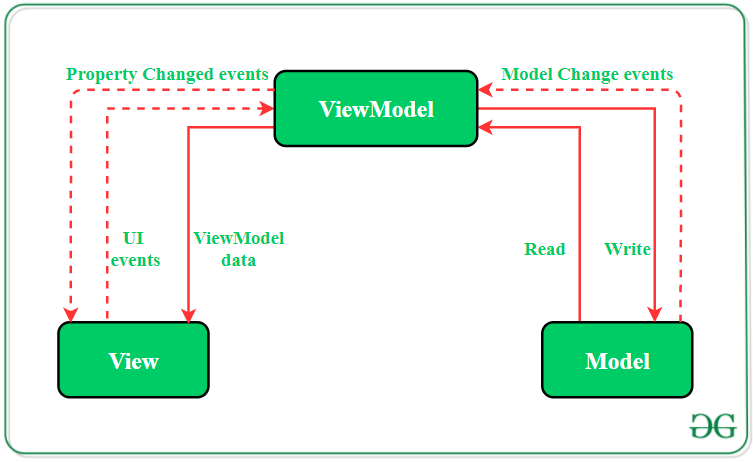

MVVM 패턴의 전체적인 흐름

전체 흐름 - 사용자 Action → View → ViewModel → Model → ViewModel → View → 사용자



MVVM 패턴의 상세적인 흐름

1. 사용자가 입력한 값이 View를 통해 들어옵니다. (사용자 → View)
2. View에 입력값이 들어오면 ViewModel로 입력 값을 전달합니다. (View → ViewModel)
3. 전달받은 ViewModel은 Model에게 데이터 요청을 보냅니다. (ViewModel → Model)
4. Model은 ViewModel에게 요청받은 데이터를 Response 합니다(ViewModel ← Model)
5. ViewModel은 그 값을 처리하여 내부에 저장합니다.
6. View는 ViewModel과의 ‘데이터 바인딩’을 통해 화면상에 표출합니다.(View ↔︎ ViewModel)



패턴들의 장점 및 단점

패턴	장점	단점
MVC 패턴	단순하고 직관적으로 구조를 파악하기가 가능합니다. 기능별로 코드를 분리하여 하나의 디렉토리에 코드를 모으는 것을 방지하여 가독성과 코드 재 사용성이 좋습니다.	핵심 비즈니스 로직이 컨트롤러에 집중되어 있어서 코드 유지 관리에 어려워집니다. View와 Model의 의존성으로 어플리케이션이 커질수록 복잡도가 높아집니다
MVP 패턴	애플리케이션의 모델, 뷰, 프리젠터 레이어가 분리되어 있어 코드 유지 및 테스트가 용이합니다.	View와 Presenter가 1:1 관계이기에 서로간의 의존성이 높아집니다.
MVVM 패턴	View와 Model 사이의 의존성이 없다 Command 패턴 혹은 데이터 바인딩을 사용하여 View와 ViewModel 사이의 의존성이 없다. 프로젝트 파일을 유지 관리하고 쉽게 변경 할 수 있다.	View와 Model을 설계하는데 쉽지 않다. 이 디자인 아키텍처 패턴은 소규모 프로젝트에는 적합하지 않습니다. 데이터 바인딩 로직이 너무 복잡하면 애플리케이션의 디버깅이 어려워 질 수 있음.
